    本工程渡槽、排架、拱肋及基础均为钢筋混凝土结构，上部槽身选取U型薄壳渡槽结构，下部结构别离选取内拱排架支持及单排架支持

。渡槽槽壳壁厚0.14m，槽身内半径为2.3m，直线加高段为1.61m，拉杆尺寸为0.2m×0.15m，伸缩缝为0.02m；设计水深2.9m，校核水深3.3m

。
    推算分析时，对结构进行适当简化：

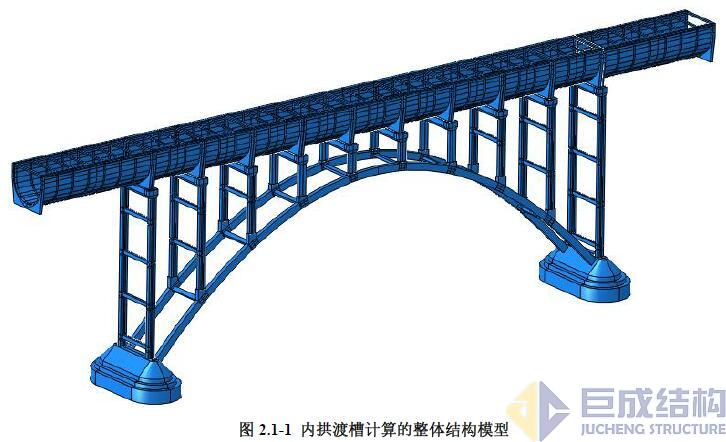

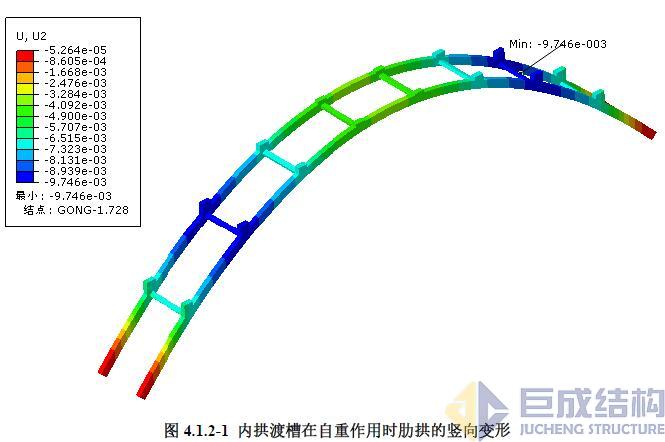

    内拱渡槽分析时，成立一跨模型，如图2.1-1所示

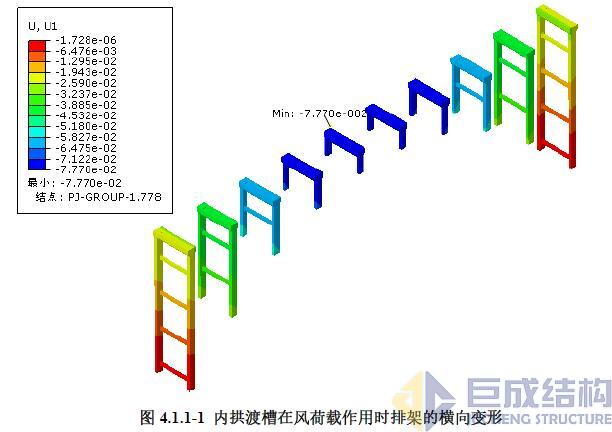

。内拱渡槽长为60.3m，由肋拱及排架支持，其中最表侧两处排架（高度H1=19.714m，以下将该排架简称“PJ-H1”）直接支持在基础上，其余八处排架（高度别离是H2=12.487m、H3=7.43m、H4=4.522m、H5=3.149m，以下别离简称为“PJ-Hi”，i=2，3，4，5）支持在肋拱拱墩上

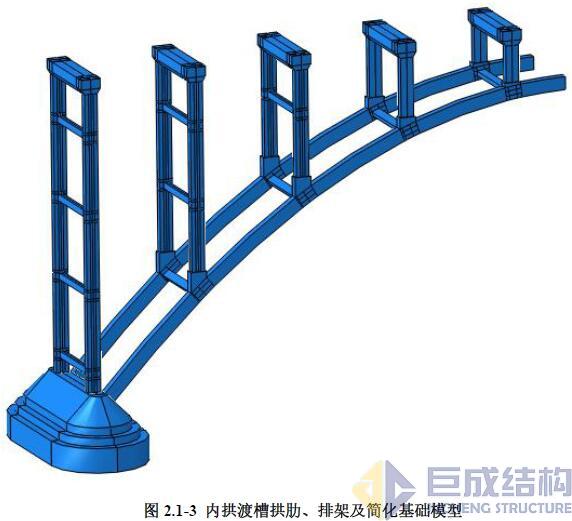

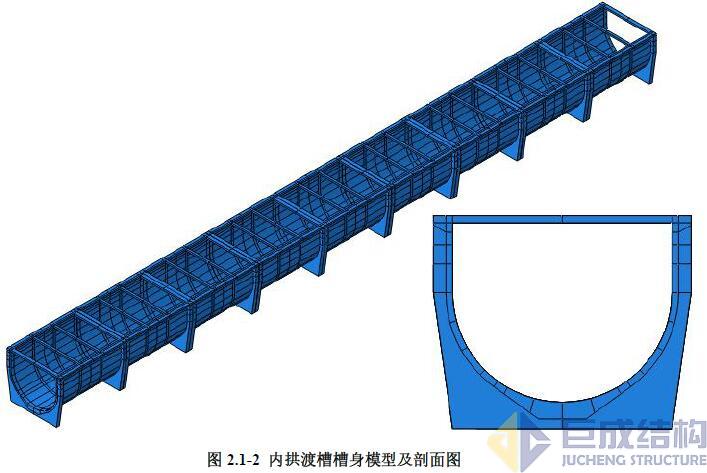

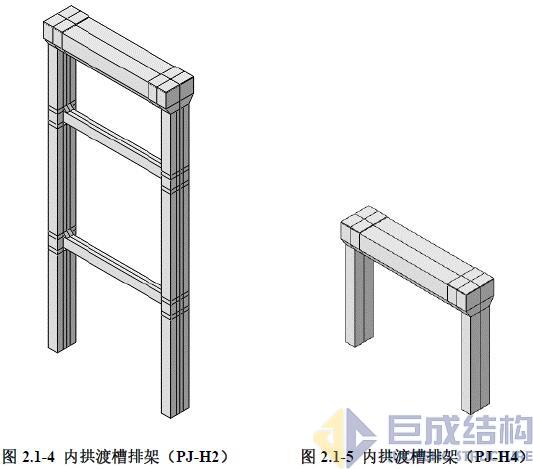

。由于荷载对称散布，且内拱渡槽结构对称，故在内拱渡槽两侧各增设一个15m跨单排架渡槽，以调查PJ-H1的受力情况，内拱渡槽推算模型见图2.1-2~2.1-5

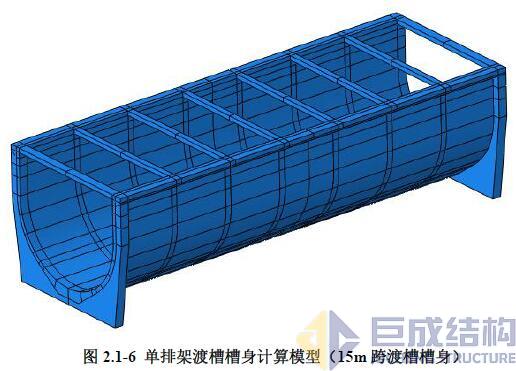

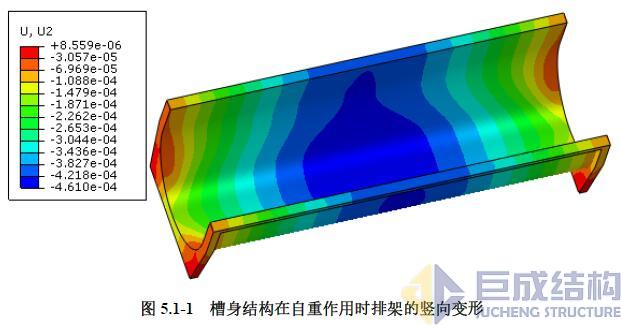

。对于15m跨单排架渡槽槽身推算分析，仅对该15m跨渡槽槽身建模，推算模型见图2.1-6

。
